Ремни плоскозубчатые с трапецеидальным профилем зуба

Ремни

Ремни применяют в качестве передаточного звена для передачи мощности, для высокоточного углового позиционирования приводимого в движение шкив

Страна производительКитай, Россия, Индия, Украина, Европа
Рабочая температура окружающего воздухаот - 30°С до + 60 °С
Максимальная скоростьдо 40м/с
ПрофилиMXL, XL, L, H, XH, XXH
DIN5296 часть 1
Расчетная длина ремняот 60,97 мм до 4572 мм
Число зубьевот 29 до 300 шт
Категория:

Описание

Ремни плоскозубчатые с трапецеидальным профилем зуба

тип: MXL, XL, L, H, XH, XXH

бесконечные (замкнутые) приводные
полиуретановые и резиновые

Плоскозубчатые ремни MXL, XL, L, H, XH, XXH с трапецеидальным профилем зуба применяются для комплектации промышленного оборудования и приборов изготавливаемых на станкостроительных и машиностроительных предприятиях.

Тип профиля ремня MXL XL L H XH XXH

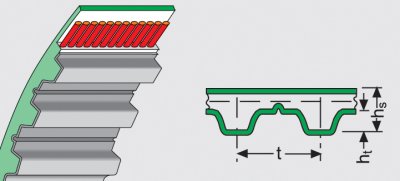

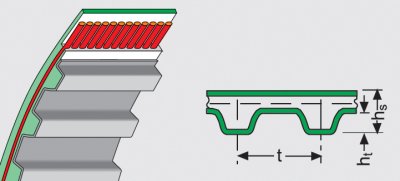

Шаг зуба ремня t (мм.) 2,032 5,08 9,525 12,7 22,225 31,75
Высота ремня с высотой зуба hs (мм.) 1,14 2,3 3,6 4,3 11,2 15,7
Высота зуба ht (мм.) 0,51 1,27 1,91 2,29 6,39 9,53

Ремень MXL — шаг 2,032 мм

Профиль Расчетная длина (мм) Число зубьев Профиль Расчетная длина (мм) Число зубьев
K 240 MXL 60,96 30 1200 MXL 304,8 150
264 MXL 67,056 33 1224 MXL 310,896 153
K 280 MXL 71,12 35 1240 MXL 314,96 155
K 320 MXL 81,28 40 1272 MXL 323,088 159
360 MXL 91,44 45 1280 MXL 325,12 160
K 400 MXL 101,6 50 1312 MXL 333,25 164
432 MXL 109,728 54 1320 MXL 335,28 165
440 MXL 111,76 55 1328 MXL 337,31 166
448 MXL 113,792 56 1360 MXL 345,44 170
456 MXL 115,824 57 1400 MXL 355,6 175
464 MXL 117,856 58 1440 MXL 365,76 180
480 MXL 121,92 60 1472 MXL 373,888 184
488 MXL 123,952 61 K 1480 MXL 375,92 185
504 MXL 128,02 63 1520 MXL 386,08 190
K 520 MXL 132,08 65 1560 MXL 396,24 195
536 MXL 136,144 67 1600 MXL 406,4 200
544 MXL 138,176 68 K 1640 MXL 416,56 205
560 MXL 142,24 70 K 1680 MXL 426,72 210
568 MXL 144,272 71 K 1720 MXL 436,88 215
576 MXL 146,304 72 K 1760 MXL 447,04 220
600 MXL 152,4 75 1768 MXL 449,072 221
608 MXL 154,432 76 1800 MXL 457,2 225
616 MXL 156,46 77 K 1840 MXL 467,36 230
632 MXL 160,528 79 K 1880 MXL 477,52 235
640 MXL 162,56 80 1888 MXL 479,552 236
656 MXL 166,624 82 K 1920 MXL 487,68 240
664 MXL 168,656 83 K 1960 MXL 487,68 245
672 MXL 170,688 84 1984 MXL 497,84 248
680 MXL 172,72 85 1992 MXL 505,968 249
696 MXL 176,78 87 K 2000 MXL 508 250
704 MXL 178,816 88 2008 MXL 510,032 251
720 MXL 182,88 90 K 2040 MXL 508 255
728 MXL 184,912 91 2048 MXL 518,16 256
736 MXL 186,944 92 K 2080 MXL 528,32 260
752 MXL 191,008 94 K 2120 MXL 538,48 265
760 MXL 193,04 95 2144 MXL 544,576 268
776 MXL 197,104 97 K 2160 MXL 548,64 270
784 MXL 199,14 98 K 2200 MXL 558,8 275
800 MXL 203,2 100 2240 MXL 568,96 280
808 MXL 205,232 101 2280 MXL 579,12 285
816 MXL 207,264 102 2384 MXL 605,536 298
824 MXL 209,296 103 K 2400 MXL 609,6 300
840 MXL 213,36 105 2480 MXL 629,92 310
848 MXL 215,392 106 2520 MXL 640,08 315
856 MXL 217,424 107 K 2560 MXL 650,24 320
864 MXL 219,456 108 K 2640 MXL 670,56 330
880 MXL 223,52 110 2680 MXL 680,72 335
896 MXL 227,584 112 K 2720 MXL 690,88 340
904 MXL 229,616 113 2776 MXL 705,104 347
912 MXL 231,648 114 K 2800 MXL 711,2 350
920 MXL 233,68 115 2824 MXL 717,296 353
944 MXL 239,78 118 2880 MXL 731,52 360
960 MXL 243,84 120 2920 MXL 741,68 365
976 MXL 247,904 122 K 2960 MXL 751,84 370
984 MXL 249,936 123 2968 MXL 753,87 371
1000 MXL 254 125 2976 MXL 755,9 372
1008 MXL 256,032 126 K 3040 MXL 772,16 380
1040 MXL 264,16 130 K 3120 MXL 792,48 390
1056 MXL 268,224 132 3200 MXL 812,8 400
1072 MXL 272,288 134 3296 MXL 837,18 412
1080 MXL 274,32 135 3472 MXL 881,888 434
1112 MXL 282,448 139 3624 MXL 920,496 453
1120 MXL 284,48 140 3704 MXL 940,816 463
1136 MXL 288,544 142 3984 MXL 1011,936 498
K 1160 MXL 294,64 145 4024 MXL 1022,1 503
1176 MXL 298,704 147 4040 MXL 1026,16 505
1184 MXL 300,736 148

Обозначение ремня по: DIN 5296 часть 1: ремень 264 MXL-50 где:

  • 264 — обозначение длины в дюймах умноженная на 100
  • МХL — профиль ремня, с шагом зуба 2,032 мм.
  • 50 — стандартная ширина ремня в процентах от дюйма: 12,7мм=25,4мм.х50%

Примечание: Впереди стоящий индекс К в обозначении профиля ремня соответствует исполнению полиуретан.

Ремень XL — шаг 5,08 мм

Профиль Расчетная длина (мм) Число зубьев Профиль Расчетная длина (мм) Число зубьев
60 XL 152,4 30 200 XL 508 100
70 XL 177,8 35 210 XL 533,4 105
76 XL 193,04 38 K 212 XL 538,48 106
80 XL 203,2 40 220 XL 558,8 110
K 84 XL 213,36 42 230 XL 584,2 115
86 XL 218,44 43 232 XL 589,28 116
88 XL 223,52 44 240 XL 609,6 120
90 XL 228,6 45 244 XL 619,76 122
92 XL 233,68 46 248 XL 629,92 124
94 XL 238,76 47 250 XL 635 125
96 XL 243,84 48 К 254 XL 645,16 127
100 XL 254 50 260 XL 660,4 130
102 XL 259,08 51 270 XL 685,8 135
K 104 XL 264,16 52 272 XL 690,88 136
106 XL 269,24 53 274 XL 695,96 137
108 XL 274,32 54 280 XL 711,2 140
110 XL 279,4 55 286 XL 726,44 143
112 XL 284,48 56 290 XL 736,6 145
114 XL 289,56 57 296 XL 751,84 148
116 XL 294,64 58 300 XL 762 150
118 XL 299,72 59 306 XL 777,24 153
120 XL 304,8 60 310 XL 787,4 155
124 XL 314,96 62 316 XL 802,64 158
126 XL 320,04 63 320 XL 812,8 160
128 XL 325,12 64 322 XL 817,88 161
130 XL 330,2 65 330 XL 838,2 165
134 XL 340,36 67 340 XL 863,6 170
136 XL 345,44 68 344 XL 873,76 172
138 XL 350,52 69 350 XL 889 175
140 XL 355,6 70 360 XL 914,4 180
148 XL 375,92 74 K 376 XL 955,04 188
150 XL 381 75 380 XL 965,2 190
K 152 XL 386,08 76 382 XL 970,28 191
K 154 XL 391,16 77 K 384 XL 975,36 192
156 XL 396,24 78 388 XL 985,52 194
160 XL 406,4 80 390 XL 990,6 195
162 XL 411,48 81 392 XL 995,68 196
166 XL 421,64 83 412 XL 1046,48 206
168 XL 426,72 84 414 XL 1051,56 207
170 XL 431,8 85 432 XL 1097,28 216
174 XL 441,96 87 438 XL 1112,52 219
176 XL 447,04 88 460 XL 1168,4 230
178 XL 452,12 89 K 480 XL 1219,2 240
180 XL 457,2 90 498 XL 1264,92 249
182 XL 462,28 91 506 XL 1285,24 253
184 XL 467,36 92 K 512 XL 1300,48 256
K 186 XL 472,44 93 514 XL 1305,56 257
188 XL 477,52 94 K 550 XL 1397 275
190 XL 482,6 95 K 564 XL 1432,56 282
192 XL 487,68 96 580 XL 1473,2 290
196 XL 497,84 98 630 XL 1600,2 315
198 XL 502,92 99 K 670 XL 1701,8 335

Обозначение плоскозубчатого ремня по: DIN 5296 часть 1: ремень 60 ХL-50 где:

  • 60 — обозначение длины в дюймах умноженная на 100
  • ХL — профиль ремня, с шагом зуба 5,08 мм.
  • 50 — стандартная ширина ремня в процентах от дюйма: 12,7мм=25,4мм.х50%

Примечание: Впереди стоящий индекс К в обозначении профиля ремня соответствует исполнению полиуретан.

Ремень L — шаг 9,525 мм

Профиль Расчетная длина (мм) Число зубьев Профиль Расчетная длина (мм) Число зубьев
109 L 276,86 29 345 L 876,3 92
124 L 314,96 33 367 L 932,18 98
150 L 381 40 K 375 L 952,5 100
K 165 L 419,1 44 390 L 990,6 104
169 L 429,27 45 405 L 1028,7 108
173 L 439,42 46 420 L 1066,8 112
187 L 474,98 50 K 427 L 1085,85 114
210 L 533,4 56 435 L 1104,9 116
225 L 571,5 60 450 L 1143 120
236 L 599,44 63 454 L 1153,16 121
240 L 609,6 64 480 L 1219,2 128
244 L 619,13 65 510 L 1295,4 136
255 L 647,7 68 525 L 1333,5 140
270 L 685,8 72 540 L 1371,6 144
285 L 723,9 76 600 L 1524 160
300 L 762 80 630 L 1600,2 168
322 L 817,88 86 660 L 1676,4 176

Обозначение ремня по: DIN 5296 часть 1: ремень 150 L-100 где:

  • 150 — обозначение длины в дюймах умноженная на 100
  • L — профиль ремня, с шагом зуба 9,525 мм.
  • 100 — стандартная ширина ремня в процентах от дюйма:25,4 мм=25,4мм.х 100%

Примечание: Впереди стоящий индекс К в обозначении профиля ремня соответствует исполнению полиуретан.

Обозначение ремня по: ОСТ 38.05.114-76: ремень СБ 3-40-25 где:

  • 3 — модуль ремня (шаг ремня 9,525мм, деленный на число p=3,1415)
  • 40 — число зубьев
  • 25 — ширина ремня в мм.

Ремень H — шаг 12,7 мм

Профиль Расчетная длина (мм) Число зубьев Профиль Расчетная длина (мм) Число зубьев
230 H 584,2 46 570 H 1447,8 114
240 H 609,6 48 600 H 1524 120
255 H 647,7 51 630 H 1600,2 126
270 H 685,8 54 660 H 1676,4 132
280 H 711,2 56 680 H 1727,2 136
300 H 762 60 700 H 1778 140
330 H 838,2 66 730 H 1854,2 146
335 H 850,9 67 750 H 1905 150
360 H 914,4 72 770 H 1955,8 154
370 H 939,8 74 800 H 2032 160
390 H 990,6 78 850 H 2159 170
400 H 1016 80 860 H 2184,4 172
420 H 1066,8 84 900 H 2286 180
430 H 1092,2 86 950 H 2413 190
450 H 1143 90 1000 H 2540 200
465 H 1181,1 93 1100 H 2794 220
480 H 1219,2 96 1250 H 3175 250
510 H 1295,4 102 1400 H 3556 280
540 H 1371,6 108 1700 H 4318 340
560 H 1422,4 112

Обозначение плоскозубчатого ремня по: DIN 5296 часть 1: ремень 230 Н-100 где:

  • 230 — обозначение длины в дюймах умноженная на 100
  • Н — профиль ремня, с шагом зуба 12,7 мм.
  • 100 — стандартная ширина ремня в процентах от дюйма: 25,4мм=25,4мм.х100%

Примечание: Впереди стоящий индекс К в обозначении профиля ремня соответствует исполнению полиуретан.

Обозначение плоскозубчатого ремня по: ОСТ 38.05.114-76: ремень СБ 4-80-20 где:

  • 4 — модуль ремня (шаг ремня 12,7мм, деленный на число p=3,1415)
  • 80 — число зубьев
  • 20 — ширина ремня в мм.

Ремень XH — шаг 22,225 мм

Профиль Расчетная длина (мм) Число зубьев
507 XH 1287,78 58
534 XH 1356,36 61
560 XH 1422,4 64
630 XH 1600,2 72
700 XH 1778 80
770 XH 1955,8 88
840 XH 2133,6 96
980 XH 2489,2 112
1120 XH 2844,8 128
1260 XH 3200,4 144
1400 XH 3556 160
1540 XH 3911,6 176
1750 XH 4445 200

Обозначение ремня по: DIN 5296 часть 1: ремень 507 ХН-150 где:

  • 507 — обозначение длины в дюймах умноженная на 100
  • ХН — профиль ремня, с шагом зуба 22,225 мм.
  • 150 — стандартная ширина ремня в процентах от дюйма: 38,1мм=25,4мм.х150%

Примечание: Впереди стоящий индекс К в обозначении профиля ремня соответствует исполнению полиуретан.

Обозначение ремня по: ОСТ 38.05.114-76: ремень СБ 7-112-80 где:

  • 7 — модуль ремня (шаг ремня 22,225мм, деленный на число p=3,1415)
  • 112 — число зубьев
  • 80 — ширина ремня в мм.

Ремень XXH — шаг 31,75 мм

Профиль Расчетная длина (мм) Число зубьев
700 XXH 1778 56
800 XXH 2032 64
900 XXH 2286 72
1000 XXH 2540 80
1200 XXH 3048 96
1400 XXH 3556 112
1600 XXH 4064 128
1800 XXH 4572 144

Обозначение плоскозубчатого ремня по: DIN 5296 часть 1: ремень 700 ХХН-200 где:

  • 700 — обозначение длины в дюймах умноженная на 100
  • ХХН — профиль ремня, с шагом зуба 31,75 мм.
  • 200 — стандартная ширина ремня в процентах от дюйма:50,8мм=25,4мм.х200%

Примечание: Впереди стоящий индекс К в обозначении профиля ремня соответствует исполнению полиуретан.

Обозначение плоскозубчатого ремня по: ОСТ 38.05.114-76: ремень СБ 10-96-100 где:

  • 10 — модуль ремня (шаг ремня 31,75мм, деленный на число p=3,1415)
  • 96 — число зубьев
  • 100 — ширина ремня в мм.
