Цепи приводные роликовые трехрядные ГОСТ 13568-97

Цепи

Приводные цепи, как следует из названия, приводят в движение и передают движение. Пожалуй, нет такой области промышленности, где бы им ни нашлось применение.

ГОСТ 13568-97
Страна производительКитай, Украина
Формат1,75 м, 2,5м, 5м
Используются при скоростяхдо 30 м/сек
Используются при температурахдо 300°С
Категории: ,

Описание

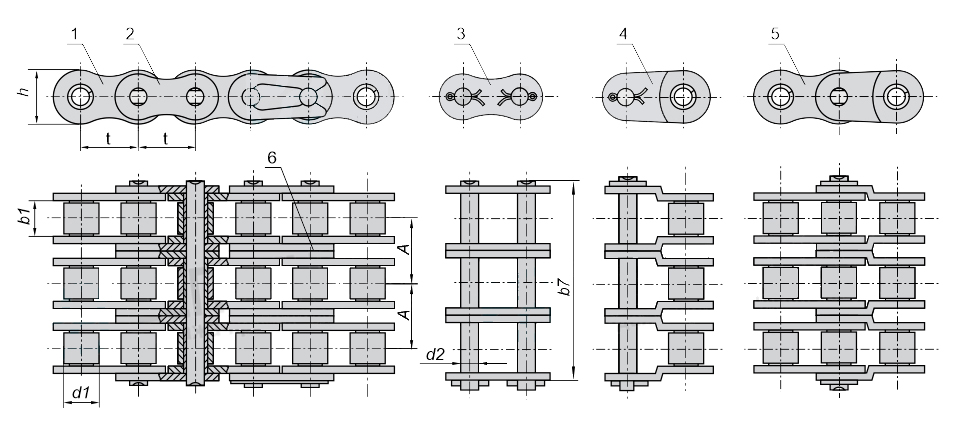

Трехрядные приводные роликовые цепи (ГОСТ 13568-97) гарантируют надежное зацепление со звездочкой и при этом обладают очень высокой прочностью. Большие шарнирные площади сочетаются с небольшими весом и размерами. Передаваемые мощности – в диапазоне от 0,07 до 220 кВт. Такие цепи бесперебойно работают практически в любых условиях и справляются с самыми высокими нагрузками. Чаще всего трехрядные находят применение в такой спецтехнике, как экскаваторы, бульдозеры, автоподъемники, погрузчики, подъемные краны, конвейеры и др. 1 — внутреннее звено, 2 — наружное звено, 3 — соединительное звено, 4 — переходное звено, 5 — двойное переходное звено.

Обозначение цепи по ГОСТ Шаг Диаметр ролика Ширина между Диаметр валика Длина валика Высота внутренней Поперечный шаг Разрушающая нагрузка Вес 1 метра
t d1 внутренними пластинами d2 b7 max пластины A Q min цепи (расчетная)
мм мм b1 min мм мм h max мм кН/кгс q
мм мм кг/м
Цепь 3ПР-12,7-45,4 12,7 8,51 7,75 4,45 50 11,8 13,92 45,4/4540 2
Цепь 3ПР-15,875-68,1 15,875 10,16 9,65 5,08 57 14,8 16,59 68,1/6810 2,8
Цепь 3ПР-19,05-96 19,05 11,91 12,7 5,94 76,2 18,2 22,78 96,0/9600 4,3
Цепь 3ПР-25,4-171 25,4 15,88 15,88 7,92 98 24,2 29,29 171,0/17100 7,5
Цепь 3ПР-31,75-265,5 31,75 19,05 19,05 9,53 120 30,2 35,76 265,5/26550 11
Цепь 3ПР-38,1-381 38,1 22,23 25,4 11,1 150 36,2 45,44 381,0/38100 16,5
Цепь 3ПР-44,45-517,2 44,45 25,4 25,4 12,7 160 42,4 48,87 517,2/51720 21,7
Цепь 3ПР-50,8-680,4 50,8 28,58 31,75 14,27 190 48,3 58,55 680,4/68040 28,3
