Зубчатый приводной ремень

Ремни

Ремни применяют в качестве передаточного звена для передачи мощности, для высокоточного углового позиционирования приводимого в движение шкив

Страна производительКитай, Россия, Индия, Украина, Европа
Рабочая температура окружающего воздухаот - 30°С до + 60 °С
Максимальная скоростьдо 40м/с
ПрофилиMXL, XL, L, H, XH, XXH
DIN5296 часть 1
Расчетная длина ремняот 60,97 мм до 4572 мм
Число зубьевот 29 до 300 шт
Категория:

Описание

Ремни плоскозубчатые армированные стальным кордом в метрическом исполнении

тип: Т, АТ

бесконечные (замкнутые) приводные
полиуретановые

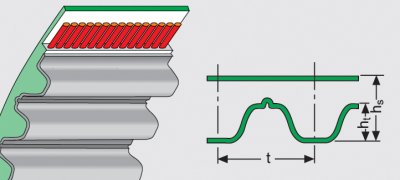

Тип профиля ремня Т 2,5 Т 5 АТ 5 Т 10 АТ 10
Шаг зуба ремня t (мм) 2,5 5,0 5,0 10,0 10,0
Высота ремня с высотой зуба hs (мм) 1,3 2,2 2,7 4,5 5,0
Высота зуба ht (мм) 0,7 1,2 1,2 2,5 2,5
Стандартные ширины ремней (мм) 4; 6; 8; 10; 12 6; 8; 10; 12; 16; 20; 25 6; 8; 10; 12; 16; 20; 25 10; 12; 16; 20; 25; 32; 50 10; 12; 16; 20; 25; 32; 50

Ремень Т 2,5 — шаг 2,5 мм

Профиль Расчетная длина, мм Число зубьев Профиль Расчетная длина, мм Число зубьев
Т 2,5 / 120 120 48 Т 2,5 / 317,5 317,5 127
Т 2,5 / 145 145 58 Т 2,5 / 330 330 132
Т 2,5 / 160 160 64 Т 2,5 / 342,5 342,5 137
Т 2,5 / 178 177,5 71 Т 2,5 / 380 380 152
Т 2,5 / 200 200 80 Т 2,5 / 420 420 168
Т 2,5 / 210 210 84 Т 2,5 / 480 480 192
Т 2,5 / 230 230 92 Т 2,5 / 500 500 200
Т 2,5 / 245 245 98 Т 2,5 / 540 540 216
Т 2,5 / 265 265 106 Т 2,5 / 600 600 240
Т 2,5 / 277,5 277,5 111 Т 2,5 / 650 650 260
Т 2,5 / 285 285 114 Т 2,5 / 780 780 312
Т 2,5 / 290 290 116 Т 2,5 / 915 915 366
Т 2,5 / 305 305 122 Т 2,5 / 950 950 380

Ремень Т 5 — шаг 5 мм

Профиль Расчетная длина, мм Число зубьев Профиль Расчетная длина, мм Число зубьев
Т 5 / 165 165 33 Т 5 / 525 525 105
Т 5 / 185 185 37 Т 5 / 545 545 109
Т 5 / 200 200 40 Т 5 / 550 550 110
Т 5 / 215 215 43 Т 5 / 560 560 112
Т 5 / 220 220 44 Т 5 / 575 575 115
Т 5 / 225 225 45 Т 5 / 590 590 118
Т 5 / 245 245 49 Т 5 / 600 600 120
Т 5 / 250 250 50 Т 5 / 610 610 122
Т 5 / 255 255 51 Т 5 / 620 620 124
Т 5 / 260 260 52 Т 5 / 625 625 125
Т 5 / 270 270 54 Т 5 / 630 630 126
Т 5 / 275 275 55 Т 5 / 640 640 128
Т 5 / 280 280 56 Т 5 / 650 650 130
Т 5 / 295 295 59 Т 5 / 660 660 132
Т 5 / 300 300 60 Т 5 / 675 675 135
Т 5 / 305 305 61 Т 5 / 690 690 138
Т 5 / 320 320 64 Т 5 / 700 700 140
Т 5 / 325 325 65 Т 5 / 720 720 144
Т 5 / 330 330 66 Т 5 / 725 725 145
Т 5 / 340 340 68 Т 5 / 750 750 150
Т 5 / 350 350 70 Т 5 / 780 780 156
Т 5 / 355 355 71 Т 5 / 800 800 160
Т 5 / 360 360 72 Т 5 / 815 815 163
Т 5 / 365 365 73 Т 5 / 840 840 168
Т 5 / 375 375 75 Т 5 / 850 850 170
Т 5 / 390 390 78 Т 5 / 860 860 172
Т 5 / 400 400 80 Т 5 / 900 900 180
Т 5 / 410 410 82 Т 5 / 940 940 188
Т 5 / 420 420 84 Т 5 / 990 990 198
Т 5 / 425 425 85 Т 5 / 1000 1000 200
Т 5 / 430 430 86 Т 5 / 1075 1075 215
Т 5 / 440 440 88 Т 5 / 1100 1100 220
Т 5 / 445 445 89 Т5 / 1115 1115 223
Т 5 / 450 450 90 Т 5 / 1140 1140 228
Т 5 / 455 455 91 Т 5 / 1215 1215 243
Т 5 / 460 460 92 Т 5 / 1315 1315 263
Т 5 / 475 475 95 Т 5 / 1350 1350 270
Т 5 / 480 480 96 Т 5 / 1380 1380 276
Т 5 / 500 500 100 Т 5 / 1440 1440 288
Т 5 / 510 510 102

Ремень АТ 5 — шаг 5 мм

Профиль Расчетная длина, мм Число зубьев Профиль Расчетная длина, мм Число зубьев
АТ 5 / 225 225 45 АТ 5 / 610 610 122
АТ 5 / 255 255 51 АТ 5 / 660 660 132
АТ 5 / 280 280 56 АТ 5 / 710 710 142
АТ 5 / 300 300 60 АТ 5 / 720 720 144
АТ 5 / 340 340 68 АТ 5 / 750 750 150
АТ 5 / 375 375 75 АТ 5 / 780 780 156
АТ 5 / 390 390 78 АТ 5 / 825 825 165
АТ 5 / 420 420 84 АТ 5 / 860 860 172
АТ 5 / 450 450 90 АТ 5 / 975 975 195
АТ 5 / 455 455 91 АТ5 / 1050 1050 210
АТ 5 / 500 500 100 АТ5 / 1125 1125 225
АТ 5 / 545 545 109 АТ5 / 1500 1500 300
АТ 5 / 600 600 120

Ремень Т 10 — шаг 10 мм

Профиль Расчетная длина, мм Число зубьев Профиль Расчетная длина, мм Число зубьев
Т 10 / 260 260 26 Т 10 / 980 980 98
Т 10 / 320 320 32 Т 10 / 1000 1000 100
Т 10 / 370 370 37 Т 10 / 1010 1010 101
Т 10 / 400 400 40 Т 10 / 1050 1050 105
Т 10 / 410 410 41 Т 10 / 1080 1080 108
Т 10 / 440 440 44 Т 10 / 1100 1100 110
Т 10 / 450 450 45 Т 10 / 1110 1110 111
Т 10 / 500 500 50 Т 10 / 1140 1140 114
Т 10 / 530 530 53 Т 10 / 1150 1150 115
Т 10 / 550 550 55 Т 10 / 1200 1200 120
Т 10 / 560 560 56 Т 10 / 1210 1210 121
Т 10 / 600 600 60 Т 10 / 1240 1240 124
Т 10 / 610 610 61 Т 10 / 1250 1250 125
Т 10 / 630 630 63 Т 10 / 1300 1300 130
Т 10 / 650 650 65 Т 10 / 1320 1320 132
Т 10 / 660 660 66 Т 10 / 1350 1350 135
Т 10 / 690 690 69 Т 10 / 1390 1390 139
Т 10 / 700 700 70 Т 10 / 1400 1400 140
Т 10 / 720 720 72 Т 10 / 1420 1420 142
Т 10 / 750 750 75 Т 10 / 1440 1440 144
Т 10 / 780 780 78 Т 10 / 1450 1450 145
Т 10 / 800 800 80 Т 10 / 1460 1460 146
Т 10 / 810 810 81 Т 10 / 1500 1500 150
Т 10 / 840 840 84 Т 10 / 1560 1560 156
Т 10 / 850 850 85 Т 10 / 1600 1600 160
Т 10 / 880 880 88 Т 10 / 1610 1610 161
Т 10 / 890 890 89 Т 10 / 1700 1700 170
Т 10 / 900 900 90 Т 10 / 1750 1750 175
Т 10 / 910 910 91 Т 10 / 1780 1780 178
Т 10 / 920 920 92 Т 10 / 1800 1800 180
Т 10 / 950 950 95 Т 10 / 1880 1880 188
Т 10 / 960 960 96 Т 10 / 1960 1960 196
Т 10 / 970 970 97 Т 10 / 2250 2250 225

Ремень АТ 10 — шаг 10 мм

Профиль Расчетная длина, мм Число зубьев Профиль Расчетная длина, мм Число зубьев
АТ 10 / 500 500 50 АТ 10 / 1150 1150 115
АТ 10 / 560 560 56 АТ 10 / 1200 1200 120
АТ 10 / 600 600 60 АТ 10 / 1210 1210 121
АТ 10 / 610 610 61 АТ 10 / 1250 1250 125
АТ 10 / 660 660 66 АТ 10 / 1280 1280 128
АТ 10 / 700 700 70 АТ 10 / 1300 1300 130
АТ 10 / 730 730 73 АТ 10 / 1320 1320 132
АТ 10 / 780 780 78 АТ 10 / 1350 1350 135
АТ 10 / 800 800 80 АТ 10 / 1360 1360 136
АТ 10 / 840 840 84 АТ 10 / 1400 1400 140
АТ 10 / 890 890 89 АТ 10 / 1420 1420 142
АТ 10 / 920 920 92 АТ 10 / 1480 1480 148
АТ 10 / 960 960 96 АТ 10 / 1500 1500 150
АТ 10 / 980 980 98 АТ 10 / 1600 1600 160
АТ 10 / 1000 1000 100 АТ 10 / 1700 1700 170
АТ 10 / 1010 1010 101 АТ 10 / 1720 1720 172
АТ 10 / 1050 1050 105 АТ 10 / 1800 1800 180
АТ 10 / 1080 1080 108 АТ 10 / 1860 1860 186
АТ 10 / 1100 1100 110 АТ 10 / 1940 1940 194

Условное обозначение плоскозубчатого ремня:

Ремень Т: Т 2,5/120-10, где:

  • Т — тип профиля ремня.
  • 2,5 — шаг зуба ремня (мм.);
  • 120 — расчетная длина ремня (мм.);
  • 10 — ширина ремня (мм.).

Ремень АТ: АТ 5/225-10, где:

  • АТ — тип профиля ремня.
  • 5 — шаг зуба ремня (мм.);
  • 225 — расчетная длина ремня (мм.);
  • 10 — ширина ремня (мм.).
