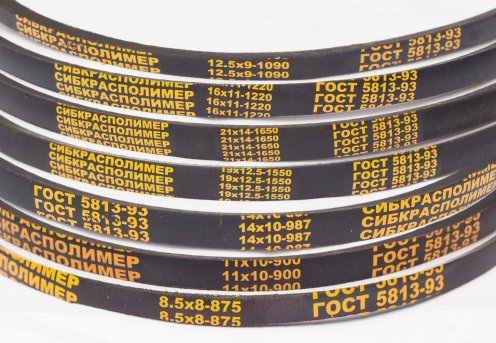

Ремни вентиляторные клиновые
ГОСТ 5813-93
Ремни вентиляторные клиновые ГОСТ 5813-93 предназначены для передачи движения от вала двигателя к агрегатам автомобилей, тракторов и комбайнов.
Вентиляторные клиновые ремни состоят из несущего слоя на основе кордшнуров из химических волокон, резины и оберточной ткани.

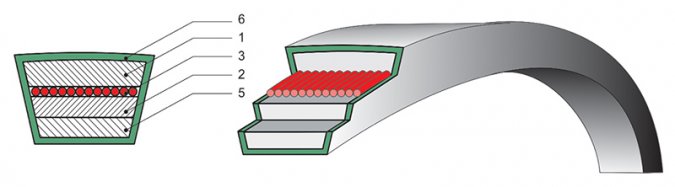

- Слой растяжения (резиновый слой).
2. Эластичный слой (резина).
3. Несущий слой (кордшнур).
5. Слой сжатия (состоит из резины).
6. Обертка (ткань).
В зависимости от применяемых материалов вентиляторные ремни могут изготавливаться двух классов:
- с полиамидным кордшнуром,
- с полиэфирным кордшнуром.
Температурный интервал работоспособности ремней ГОСТ 5813-93 в среде окружающего воздуха (вне моторного отсека):
- Для районов с умеренным и тропическим климатом, работоспособны при температуре окружающей среды от –50oдо +60oС при условии предварительного прогрева двигателя перед запуском при температуре ниже -30oС, при этом температура под капотом в зоне расположения ремня должна быть не более +80oС.
- Для районов с холодным и очень холодным климатом от +40oдо -60oС.
 |

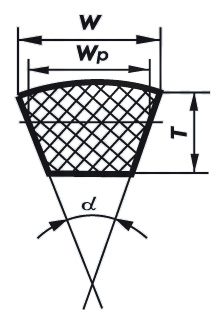

w – ширина большого основания, мм;
Wp – расчетная ширина ремня, мм; T – высота ремня, мм; ԃ — угол клина ремня, град. |
В зависимости от соотношения ширины и высоты ремни выпускаются двух типов:
- I – узких сечений,
- II – нормальных сечений.
| Типы ремней | Размеры сечения (мм) | Ширина большего основания, w (мм) | Расчетная ширина, Wр (мм) | Высота, T (мм) | Окружная скорость (м/с) | Угол клина ремня, ԃ (град.) | Ресурс ремня |
| I | 8,5×8 | 10,5 | 8,5 | 8 | 5 — 40 | 40 | 110 тыс/км |
| 11×10 | 13 | 11 | 10 | 5 — 40 | 40 | 110-90 тыс/км | |
| 14×13 | 17 | 14 | 13 | 5 — 40 | 40 | 90 тыс/км | |
| II | 12,5×9 | 15 | 12,5 | 9 | 5 — 35 | 40 | 90 тыс/км |
| 14×10 | 17 | 14 | 10 | 5 — 35 | 40 | 90 тыс/км | |
| 16×11 | 19 | 16 | 11 | 5 — 35 | 40 | 1400 часов | |
| 19×12,5 | 22 | 19 | 12,5 | 5 — 35 | 40 | 1400 часов | |
| 21×14 | 25 | 21 | 14 | 5 — 35 | 40 | 80 тыс/км |

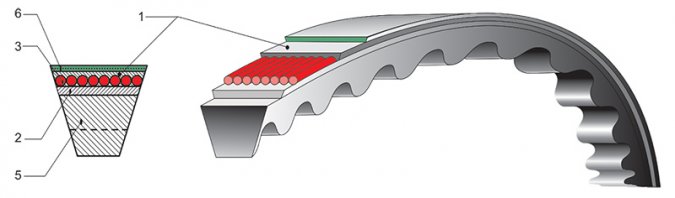

Вентиляторные ремни высотой 10 мм и более могут выпускаться зубчатыми.
Размеры зубьев должны соответствовать указанным в таблице:
| Параметры зуба | Сечение ремней (Wp x T) мм | |
| 11х10; 14х10; 16х11 | 14х13; 19х12,5; 21х14 | |
| Глубина паза | 4,0 ±1 | 5,0 ±1 |
| Ширина паза | от 2 до 5 | от 2 до 5 |
| Шаг зуба | от 8 до 16 | от 8 до 16 |
Передаваемая мощность в зависимости от сечения и скорости: 0,81 – 12,58 кВт.
Условное обозначение: Ремень I-14х13-1320 ГОСТ 5813-93, где:
- I – тип ремня;
- 14 – расчетная ширина, (мм);
- 13 – высота ремня (мм);
- 1320 – длина ремня (мм).
