Стальные механические соединения типа «Крокодил»

Лента транспортерная

Ленты предназначены для транспортирования различных кусковых, сыпучих грузов на ленточных конвейерах.

Страна производительКитай
Длина соединения290 мм
Толщина скрепляемой лентыот 3 до 16 мм
Категории: ,

Описание

Стальные механические соединения типа «Крокодил»

Тип соединений «Крокодил» идеально подходит для скрепления концов кожаных, резиновых или тканевых лент (ремней), толщиной от 3 до 16 мм. Соединения поставляются в частях длиной 290 мм и могут разделяться на более короткие отрезки по мере необходимости.

Желательно, чтобы длина устанавливаемого соединения была несколько короче, чем общая ширина ленты (ремня). Оба конца соединяемой ленты должны быть обрезаны ровно и строго перпендикулярно. Надев соединение на ленту, закрепляйте его при помощи молотка, начиная с боковых зубцов и затем постепенно продвигаясь к середине. Убедитесь, что соединения на противоположных концах ремня аккуратно состыковываются друг с другом. Напоследок плотно вставьте пару специальных прилагаемых стержней в петли соединений.





Примечание: Поверхность соединения без поперечной пластины должна быть расположена со стороны шкива.







Стыковка конвейерных лент и плоских ремней стальными механическими соединениями «Крокодил»

  1. Инструменты, необходимые для работы.
  2. Измеряем толщину конвейерной ленты. В зависимости от размера подбираем № комплекта.
  3. С помощью угольника, строго под углом 90° отрезаем ленту (ремень). Края ленты (ремня) должны быть ровными.
  4. Стыкуем крепления между собой.
  5. Вставляем конвейерную ленту (ремень) в крепление. Крепление должно быть короче ленты (ремня) на 5 мм с обеих сторон.
  6. Забиваем зубцы, начиная с краёв.
  7. Получаем надёжное соединение конвейерной ленты (ремня) за очень короткий промежуток времени.
  8. Поверхность соединения без пластины должна быть расположена со стороны шкива (барабана).

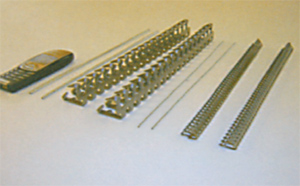

  9. В один комплект крепления входят 2 соединения с зубцами и 2 штыря с просечками.
  10. Механическое соединение «Крокодил» изготовлено согласно ТУ 38-5391-68. Используемый материал: сталь ГОСТ 1050-74-09Г2с для непищевых продуктов.
