Описание

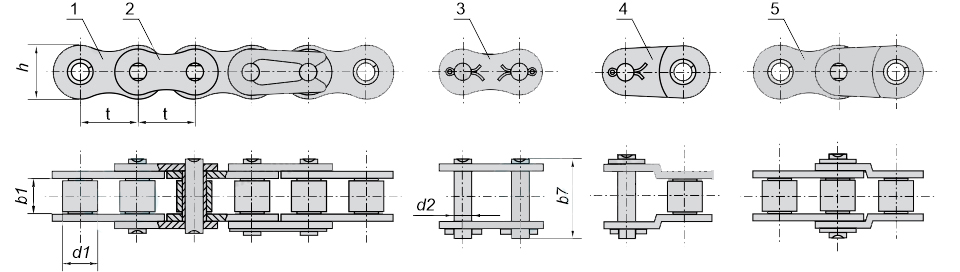

Это – универсальный, простой в эксплуатации и, как показывает практика, самый надежный тип цепей. Применяются однорядные модификации в конвейерах, с/х технике, промышленном оборудовании, станкостроении, производстве сельскохозяйственных машин, а также в других сферах, где применение ременных передач невозможно, а эксплуатация зубчатых – нерациональна и нерентабельна. В основе конструкции однорядных цепей лежат пластины – внешние (с запрессованным валиком) и внутренние (с запрессованной втулкой, посаженной на валик). Вращательное движение передается с помощью ролика. Модели малого шага предназначены для малонагруженных моторов, цепи с крупным шагом задействованы в металлообработке и нефтяной промышленности. 1 — внутреннее звено, 2 — наружное звено, 3 — соединительное звено, 4 — переходное звено, 5 — двойное переходное звено.
| Обозначение цепи | Шаг | Диаметр ролика | Ширина между | Диаметр валика | Длина валика | Высота внутренней | Разрушающая нагрузка | Вес 1 метра |
| по ГОСТ | t | d1 | внутренними пластинами | d2 | b7 max | пластины | Q min | цепи (расчетная) |
| мм | мм | b1 min | мм | мм | h max | кН/кгс | q | |
| мм | мм | кг/м | ||||||
| Цепь ПР-8-4,6 | 8 | 5 | 3 | 2,31 | 12 | 7,5 | 4,6/460 | 0,2 |
| Цепь ПР-9,525-9,1 | 9,525 | 6,35 | 5,72 | 3,28 | 17 | 8,5 | 9,1/910 | 0,45 |
| Цепь ПР-12,7-10-1 | 12,7 | 7,75 | 2,4 | 3,66 | 10,5 | 10 | 10,0/1000 | 0,3 |
| Цепь ПР-12,7-9 | 12,7 | 7,75 | 3,3 | 3,66 | 12 | 10 | 9,0/900 | 0,35 |
| Цепь ПР-12,7-18,2-1 | 12,7 | 8,51 | 5,4 | 4,45 | 19 | 11,8 | 18,2/1820 | 0,65 |
| Цепь ПР-12,7-18,2 | 12,7 | 8,51 | 7,75 | 4,45 | 21 | 11,8 | 18,2/1820 | 0,75 |
| Цепь ПР-15,875-23-1 | 15,875 | 10,16 | 6,48 | 5,08 | 20 | 14,8 | 23,0/2300 | 0,8 |
| Цепь ПР-15,875-23 | 15,875 | 10,16 | 9,65 | 5,08 | 24 | 14,8 | 23,0/2300 | 1 |
| Цепь ПР-19,05-31,8 | 19,05 | 11,91 | 12,7 | 5,94 | 33 | 18,2 | 31,8/3180 | 1,9 |
| Цепь ПР-19,05-37,8 | 19,05 | 11,91 | 12,7 | 5,94 | 33 | 18,2 | 37,8/3780 | 1,9 |
| Цепь ПР-25,4-60 | 25,4 | 15,88 | 15,88 | 7,92 | 39 | 24,2 | 60,0/6000 | 2,6 |
| Цепь ПР-25,4-65 | 25,4 | 15,88 | 15,88 | 7,92 | 39 | 24,2 | 65,0/6500 | 2,6 |
| Цепь ПР-35-50 | 35 | 22 | 22 | 9 | 44 | 24 | 50,0/5000 | 3,13 |
| Цепь ПР-31,75-89 | 31,75 | 19,05 | 19,05 | 9,53 | 46 | 30,2 | 89,0/8900 | 3,8 |
| Цепь ПР-38,1-127 | 38,1 | 22,23 | 25,4 | 11,1 | 58 | 36,2 | 127,0/12700 | 5,5 |
| Цепь ПР-44,45-172,4 | 44,45 | 25,4 | 25,4 | 12,7 | 62 | 42,4 | 172,4/17240 | 7,5 |
| Цепь ПР-50,8-227 | 50,8 | 28,58 | 31,75 | 14,27 | 72 | 48,3 | 227,0/22700 | 9,7 |
| Цепь ПР-63,5-354 | 63,5 | 39,68 | 38,1 | 19,84 | 89 | 60,4 | 354,0/35400 | 16 |
| Цепь ПР-103,2-650 | 103,2 | 46 | 49 | 24 | 124 | 65 | 650,0/65000 | 28,5 |
